型号规格:HVU-10单路输出开关电源

特点:
高效率、高可靠、低成本
保护特性：短路、过载、过压、高温
防水等级：IP67
工作频率：65KHz
适用于LED 照明和电子广告牌等应用
1 年保质期

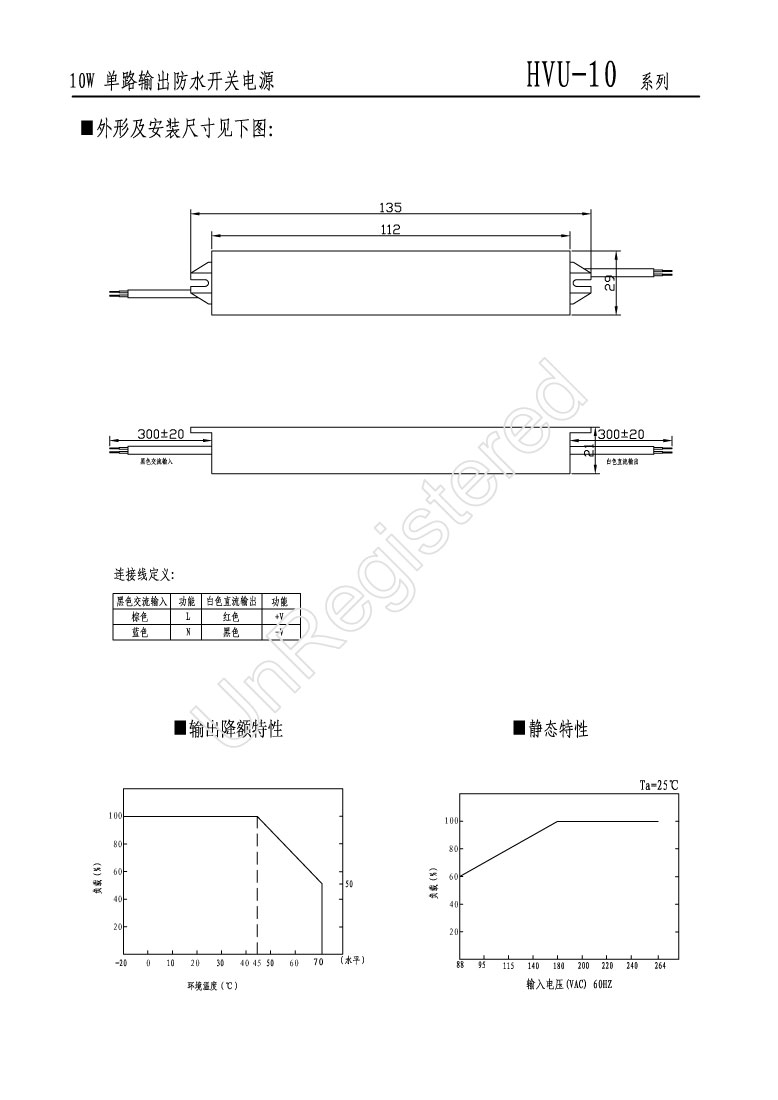

尺寸: 135*29*21mm （L*W*H）

外壳编号：H051

型号

 HVU-10-12 HVU-10-24 HVU-10-48
输出

直流输出电压

 12V 24V 48V

输出电压容差(注3)

 ±1% ±1% ±1%

额定输出电流(注5)

 0.83A 0.42A 0.21A

输出电流范围

 0-0.83A 0-0.42A 0-0.21A

输出功率

 9.96W 10.08W 10.08W

纹波及噪音(注2)

 50mVp-p 120mVp-p 120mVp-p

启动、上升、保持时间

800ms,30ms,20ms 满载

输入

输入电压范围

88～264 VAC 47-63Hz；125～370VDC

交流输入电流

0.25A/230VAC 0.5A/115VAC

效率

 81% 83% 83%

冲击电流

冷启动电流36A/230VAC

漏电流

＜2 mA/240VAC

保护特性

过载保护

 110%以上

保护方式：打嗝模式，自动恢复

环境

工作温度、湿度

-10℃～+60℃；20%～90 %RH

保存温度、湿度

-20℃～+85℃；10%～95 %RH

抗震性

10～500Hz，2G 10min./1 周期，时长60 分钟，各轴

安全

耐压性

输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC

绝缘电阻

输入输出间，输入与地，输出与地： 100M Ohms / 500VDC

符合标准

安全标准

EN61347-1 EN61347-2-13 IP67

EMC标准(注4)

EN55015 EN61547 EN 61000-3-2 EN61000-3-3

其它

重量



包装



备注

1． 所有参数在未特别指明时，都是在230VAC 电压输入，额定负载和25℃条件下测量所得值。
2． 纹波和噪声电压是在20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。
3． 容差是电压设定误差、电压调整率和电流调整率之总和。
4． 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC 指标。
5． 具体输出电流见输出降额曲线。
